| 品牌：AT | 材质：碳钢 | 型号：YK43X/F |
| 连接形式：法兰 | 适用介质：蒸汽 | 公称通径：DN15-400 |
| 结构形式：活塞式 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 流动方向：双向 | 驱动方式：手动 |
| 零部件及配件：阀体 | 形态：柱塞式 | 类型(通道位置)：直通式 |
| 规格：DN15-400 |

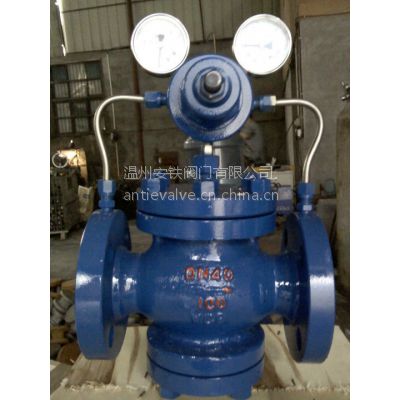

Yk43X/F/Y型先导活塞式气体减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。Yk43X/F/Y型先导活塞式气体减压阀主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。Yk43X/F/Y型先导活塞式气体减压阀导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。 Yk43X/F/Y型先导活塞式气体减压阀主要用于气体管路，如空气、氮气、氧气、氢气、液化气、天然气等气体。
产品性能参数
Yk43X/F/Y型先导活塞式气体减压阀性能参数 | ||||||
公称压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
壳体试验压力(Mpa)* | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
密封试验压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
进口压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
出口压力范围(Mpa) | 0.1-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-3.5 | 0.5-4.5 |
压力特性偏差(Mpa)△P2P | GB12246-1989 | |||||
流量特性偏差(Mpa)P2G | GB12246-1989 | |||||
最小压差(Mpa) | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
渗漏量 | X/F(聚四氟乙稀/橡胶)：O Y(硬密封)：GB12245-1989 | |||||
