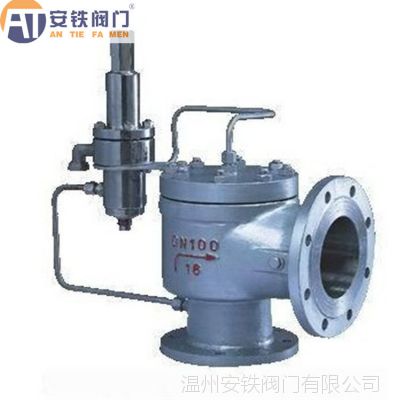

供应先导式安全阀 A46Y/F先导式安全泄压阀

供应先导式安全阀A46Y/F先导式安全泄压阀

价格 订货量

￥4500.00

1 - 4
￥4400.00

5 - 19
￥4350.00 价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~

≥20

: 胡先生
邮箱已验证

手机已验证

微信已验证; 𐂵𐂶𐂷****𐂸𐂹𐂵𐂶

微信在线

发货地：浙江永嘉县
发货期限：3天内发货
供货总量： 888个

在线联系获取最低报价

温州安铁阀门有限公司入驻平台第11年

资质核验已核验企业营业执照

联系人： 胡先生
邮箱已验证

手机已验证

微信已验证
所在地区：浙江温州
主营产品：安全阀,球阀,截止阀,针型阀

获取最低报价在线联系

产品分类

查看全部分类 >>

联系方式

联系人：

胡先生
职位：

经理
地址：

浙江温州永嘉县东瓯街道和三村河滨路

详细信息

获取最低报价微信在线

加工定制：是	品牌：AT	型号：A46Y/F
阀瓣开启高度：全启式安全阀	结构形式：先导式（脉冲式）	连接形式：法兰
材质：铸钢	公称通径：DN25-DN200mm	适用介质：石油天然气、化工、电力、冶金和城市燃气等
标准：国标	流动方向：单向	零部件及配件：配件
形态：角式	压力环境：高压	类型(通道位置)：先导式
阀体构造：封闭式	规格：DN25-DN200

A46F先导式安全阀的详细资料：

A46F先导式安全泄压阀用途

A46F先导式安全泄压阀是一种新颖结构的安全阀. 主要用于石油天然气、化工、电力、冶金和城市燃气等领域，是受压设备、容器或管路上的超压保护装置，其主要特点是变弹簧直接作用为导阀间接作用，提高了运行的灵敏度，而且精度高，重套筒活塞式，双重密封阀座结构，动作精度高，重复性好，回座快，不泄漏，能带高背压排放，工作寿命长，工作稳定可靠，它还可在线调校，反复启跳排放后，仍然能自动回座，关闭严密操作维护方便。

主要零件材料 Meterial for main parts

序号No.	零件名称 Name of part	AX46Y/F AF46Y/F材料 Materials	KAX46Y/F材料 Materials
1	阀体 Body	WCB	WCB
2	阀瓣 Disc	2Cr13/2Cr13+PTFE	1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE
3	导向套 Guide sleeve	1Cr18Ni9Ti	1Cr18Ni9Ti
4	弹簧 Spring	50CrVA	50CrVA
5	O型圈 O type ring	氟橡胶 Viton	氟橡胶 Viton
6	阀盖 Bonnet	25	25
7	导阀 Pilot valve	部件 Part

主要连接尺寸(mm) Size of main connection

公称通径DN	尺寸(mm) Size
公称通径DN	d0	L	L1	L2	H	DN’	D	D1	D2	D6	b	Z-￠d	D’	D1’	D2’	D6’	b’	Z-￠d’
(K)Ax46F-16 (K)Ax46Y-16 Ax46Y-16
25	15	110	95	150	365	32	115	85	65	-	16	4-￠14	140	100	78	-	18	4-￠18
32	20	115	100	150	375	40	140	100	78	-	18	4-￠18	150	110	85	-	18	4-￠18
40	25	120	110	160	390	50	150	110	85	-	18	4-￠18	165	125	100	-	20	4-￠18
50	32	135	120	160	410	65	165	125	100	-	20	4-￠18	185	145	120	-	20	4-￠18
65	40	160	140	175	435	80	185	145	120	-	20	4-￠18	200	160	135	-	20	8-￠18
80	50	170	135	175	451	100	200	160	135	-	20	8-￠18	220	180	155	-	22	8-￠18
100	65	195	175	195	500	125	220	180	155	-	22	8-￠18	250	210	185	-	24	8-￠18
125	80	210	190	220	536	150	250	210	185	-	22	8-￠18	285	240	210	-	24	8-￠23
150	100	255	230	265	623	175	285	240	210	-	24	8-￠23	315	270	240	-	26	8-￠23
200	125	300	260	300	690	250	340	295	265	-	26	12-￠23	405	355	320	-	30	12-￠26
(K)Ax46F-25 (K)Ax46Y-25 Ax46Y-25
25	15	110	95	150	365	32	115	85	65	-	16	4-￠14	140	100	78	-	18	4-￠18
32	20	115	100	150	375	40	140	100	78	-	18	4-￠18	150	110	85	-	18	4-￠18
40	25	120	110	160	390	50	150	110	85	-	18	4-￠18	165	125	100	-	20	4-￠18
50	32	135	120	160	410	65	165	125	100	-	20	4-￠18	180	145	120	-	20	4-￠18
65	40	160	140	175	435	80	185	145	120	-	22	8-￠18	200	160	135	-	20	8-￠18
80	50	170	135	175	451	100	200	160	135	-	22	8-￠18	220	180	155	-	22	8-￠18
100	65	195	175	195	500	125	230	190	160	-	24	8-￠23	250	210	185	-	22	8-￠18
125	80	210	190	220	526	150	270	220	188	-	28	8-￠26	285	240	210	-	24	8-￠23
150	100	255	230	265	623	175	300	250	218	-	30	8-￠26	310	270	240	-	26	8-￠23
200	125	300	260	300	690	250	360	310	278	-	34	12-￠26	405	355	320	-	30	12-￠26
(K)Ax46F-40 (K)Ax46Y-40 Ax46Y-40
25	15	110	95	150	365	32	115	85	65	58	16	4-￠14	140	100	78	-	18	4-￠18
32	20	115	100	150	375	40	140	100	78	66	18	4-￠18	150	110	85	-	18	4-￠18
40	25	120	110	160	390	50	150	110	85	78	18	4-￠18	165	125	100	-	20	4-￠18
50	32	135	120	160	410	65	165	125	100	88	20	4-￠18	185	145	120	-	20	4-￠18
65	40	160	140	175	435	80	185	145	120	110	22	8-￠18	200	160	135	-	20	8-￠18
80	50	170	135	175	451	100	200	160	135	121	22	8-￠18	220	180	155	-	22	8-￠18
100	65	195	175	195	500	125	235	190	160	150	24	8-￠23	250	210	185	-	22	8-￠18
125	80	210	190	220	526	150	270	220	188	176	28	8-￠26	285	240	210	-	24	8-￠23
150	100	255	230	265	623	170	300	250	218	204	30	8-￠26	310	270	240	-	26	8-￠23
200	125	300	260	300	690	250	375	320	282	260	38	12-￠30	405	355	320	-	30	12-￠26
(K)Ax46F-64 (K)Ax46Y-64 (K)Ax46Y-64
25	15	110	100	160	365	32	140	100	78	58	22	4-￠18	140	100	78	66	18	4-￠18
32	20	130	110	160	375	40	155	110	82	66	24	4-￠23	150	110	85	76	18	4-￠18
40	25	130	120	170	445	50	170	125	95	76	24	4-￠23	165	125	100	88	20	4-￠18
50	32	135	130	195	460	65	180	135	105	88	26	4-￠23	185	145	120	110	22	8-￠18
65	40	175	160	225	495	80	205	160	130	110	28	8-￠23	200	160	135	121	22	8-￠18
80	50	175	160	225	525	100	215	170	140	121	30	8-￠23	235	190	160	150	24	8-￠23
100	65	195	195	245	565	125	250	200	168	150	32	8-￠26	270	220	188	176	28	8-￠25
150	100	280	265	265	610	200	345	280	240	204	38	8-￠34	375	320	282	260	38	12-￠30
200	125	300	295	300	680	250	405	345	300	260	44	12-￠34	450	385	345	313	42	12-￠34
(K)Ax46F-100 (K)Ax46Y-100 (K)Ax46Y-100
25	15	110	100	160	365	32	140	100	78	58	24	4-￠18	140	100	78	66	18	4-￠18
32	20	130	110	160	375	40	155	110	82	66	24	4-￠23	150	110	85	76	18	4-￠18
40	25	130	120	170	445	50	170	125	95	76	26	4-￠23	165	125	100	88	20	4-￠18
50	32	135	130	195	460	65	195	145	112	88	28	4-￠26	185	145	120	110	22	8-￠18
65	40	175	160	225	495	80	220	170	138	110	32	8-￠26	200	160	135	121	22	8-￠18
80	50	175	160	225	525	100	230	180	148	121	34	8-￠26	235	190	160	150	24	8-￠23
100	65	195	195	245	565	125	265	210	172	150	38	8-￠30	270	220	188	176	28	8-￠25
150	100	280	265	265	610	200	355	290	250	204	46	12-￠34	375	320	282	260	38	12-￠30
200	125	300	295	300	680	250	430	360	312	260	54	12-￠41	450	385	345	313	42	12-￠34
