| 材质：不锈钢 | 连接形式：螺纹 | 工作温度：常温℃ |
| 型号：GMJ14F/H-16P/320P | 品牌：AT | 压力环境：高压 |
| 驱动方式：手动 | 试验压力：1.6-32.0MPa | 公称通径：DN15-DN20mm |
| 标准：国标 | 流动方向：双向 | 零部件及配件：配件 |
| 用途：截止 | 适用介质：蒸汽 | 类型(通道位置)：二通式 |
| 规格：DN15-DN20 |

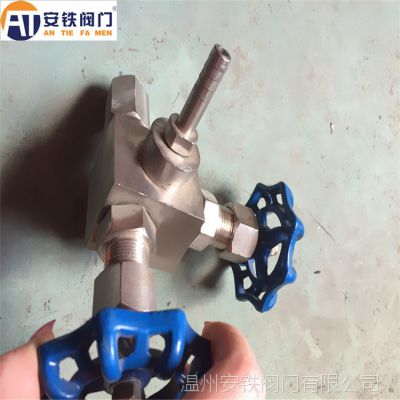

GMJ14F/H高密封取样阀
设计制造：GB/T12224-1989,JB/T7747-1995,
连接形式：螺纹连接,
结构特征：软硬双密封；活动阀瓣,
阀门检验和试验：GB/T13927-1992。
适合城建、化工、冶金、石油、制药、食品、饮料、环保等部门使用。
性能规范：
试验项目 | 压力值 |
公称压力 | 25 |
壳体试验 | 37.5 |
密封试验 | 27.5 |
气压试验 | 15 |
适用温度 | ≤180°C |
适用介质 | 水、蒸气、油品等 |
主要零件材料 ：
型号 | 阀体 | 接头 | 阀杆 | 螺帽 | 填料 |
GMJ14F/H-250Ⅱ | 20# | 20# | 2Cr13 | 20# | PTFE |
GMJ14F/H-250PⅡ | SS304 | SS304 | SS304 | SS304 | PTFE |
主要外形尺寸 ：
规格 | M1 | M2 | N-? | L | L1 | L2 | H | D0 | 重量（KG） |
DN6 | G1/2 | M20×1.5 | ?10 | 98 | 37 | 75 | 100 | 63 | 1.7 |
安铁阀门公司订货须知：
一、①高密封取样阀产品名称与型号②高密封取样阀口径③高密封取样阀是否带附件以便我们的为您正确选型④高密封取样阀的使用压力⑤高密封取样阀的使用介质的温度。
二、若已经由设计单位选定安铁阀门公司的高密封取样阀型号，请按高密封取样阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的安铁阀门公司专家为您审核把关。
