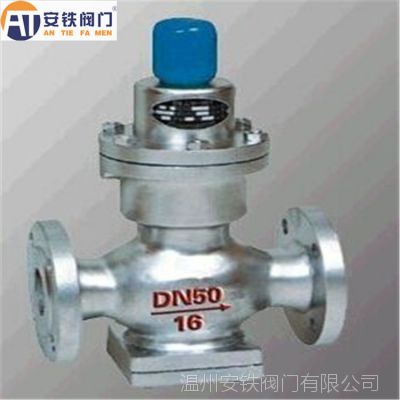

Y44H波纹管减压阀/Y44H碳钢不锈钢波纹管减压阀

联系方式在线联系

Y44H波纹管减压阀/Y44H碳钢不锈钢波纹管减压阀

产品标签 | 波纹管减压阀 Y44H减压阀不锈钢波纹管减压阀

Y44H波纹管减压阀/Y44H碳钢不锈钢波纹管减压阀

价格 订货量

￥1200.00

1 - 4
￥1150.00

5 - 9
￥1100.00 价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~

≥10

: 胡先生
邮箱已验证

手机已验证

微信已验证; 𐀲𐀳𐀴****𐀵𐀶𐀲𐀳

微信在线

发货地：浙江永嘉县
发货期限：3天内发货
供货总量： 888个

在线联系获取最低报价

温州安铁阀门有限公司入驻平台第11年

资质核验已核验企业营业执照

联系人： 胡先生
邮箱已验证

手机已验证

微信已验证
所在地区：浙江温州
主营产品：安全阀,球阀,截止阀,针型阀

获取最低报价在线联系

产品分类

查看全部分类 >>

联系方式

联系人：

胡先生
职位：

经理
地址：

浙江温州永嘉县东瓯街道和三村河滨路

详细信息

获取最低报价微信在线

品牌：AT	材质：铸钢	型号：Y44H/Y44T
连接形式：法兰	适用介质：蒸汽	公称通径：DN15-DN150
结构形式：波纹管式	压力环境：高压	工作温度：高温
标准：国标	流动方向：单向	驱动方式：脉冲
零部件及配件：配件	形态：膨胀式	类型(通道位置)：二通式
规格：DN15-DN150

Y44H波纹管减压阀的详细资料：

型号：Y44H
公称通径：DN20-50mm
压力等级：PN1.0MPa
材质：碳钢、不锈钢

波纹管减压阀用途说明
波纹管减压阀用于温度在200℃以下的蒸汽、空气、水无腐蚀性介质的管路上，使通过阀体的介质压力保持恒定，以适应工作需要。阀前进口压力P1由1.0-0.1MPa，减压阀后出口压力P2为0.4-0.05MPa，阀前与阀后的压力差不大于0.6MPa，也不应小于0.05MPa。

波纹管减压阀使用原理和结构说明

1,阀前进口介质压力从阀瓣和阀体密封圈开启间隙进入体腔使介质压力流满波纹管的组合箱，波纹管和弹簧因受介质压力的挤压而压缩，阀瓣随着阀杆位移，阀瓣产生对阀体密封圈的关闭，将阀前介质截止，不作阀后介质压力的补充。当阀后的介质压力降低，波纹管因受调节弹簧的径项力，使波纹管叠纹变形，阀杆将阀瓣顶开。使介质通过阀体密封圈补充阀后压力的降低。
2，波纹管减压阀是由阀体、阀盖、阀瓣、阀体密封圈、阀杆、波纹管、调节弹簧等零件组成，体腔进口组装有阀瓣、阀体密封圈和辅弹簧，辅弹簧是保持阀瓣和阀体密封圈自动的密封，出口体腔组装弹性密封元件（波纹管）即***阀后介质压力的泄漏和克服压力不均匀度的补偿。螺钉是调整弹簧负荷压力减压阀工作性能。

二、波纹管减压阀主要技术参数和性能指标：

公称压力（MPa）	0.6	1.0	1.6
壳体试验压力（MPa）	0.9	1.5	2.4
密封试验压力（MPa）	0.6	1.0	1.6
进口压力（MPa）	0.6	1.0	1.6
出口压力范围（MPa）	0.05-0.4	0.1-0.8	0.1-1.0
压力特性偏差（MPa）△P2P	GB12244-1989
流量特性偏差（MPa）△P2G	GB12244-1989
最小压差（MPa）	0.1	0.15	0.15
渗漏量	GB12245-1989

＊：壳体试验不包括波纹管，壳体耐压试验时，必须取下波纹管组件后进行。

三、波纹管减压阀主要零件材料：

零件名称	零件材料
阀体、阀盖	WCB
底盖	WCB
阀座、阀瓣	2Cr13
波纹管	1Cr18N9Ti
波纹管上垫	2Cr13
波纹管下垫	2Cr13
号向座	2Cr13
主阀弹簧	50CrVA
调节弹簧	60S12Mn

四、波纹管减压阀流量系数(Cv)：

DN	15	20	25	32	40	50	65	80	100
Cv	1	2.5	4	6.5	9	16	25	36	64

五、T44H/Y型波纹管减压阀连接尺寸（PN0.6-1.6MPa）：

公称通径DN	外形尺寸				连接尺寸
	L		H	H1	PN1.6MPa					PN1.6MPa					PN1.6MPa
	0.6/1.0MPa	1.6MPa	H	H1	D	K	n-Φ	d	C	D	K	n-Φ	d	C	D	K	n-Φ	d	C
15	140	140	290	90	80	55	4-12	40	12	95	65	4-14	45	12	95	65	4-14	45	14
20	140	140	295	98	90	65	4-12	50	12	105	75	4-14	55	14	105	75	4-14	55	14
25	160	160	295	110	100	75	4-12	60	14	115	85	4-14	65	14	115	85	4-14	65	14
32	1080	180	295	110	120	90	4-14	70	14	135	100	4-18	78	16	135	100	4-18	78	16
40	200	200	325	125	130	100	4-14	80	14	145	110	4-18	85	16	145	110	4-18	85	16
50	230	230	325	125	150	110	4-14	90	14	160	125	4-18	100	16	160	125	4-18	100	16
65	280		325	130	160	130	4-14	110	14	180	145	4-18	120	18	180	145	4-18	120	18
80	310		380	160	185	150	4-18	125	16	195	160	4-18	135	18	195	160	8-18	135	20
100	350		380	170	205	170	4-18	145	16	215	180	8-18	155	20	215	180	8-18	155	20

安铁阀门公司订货须知：

一、①波纹管减压阀产品名称与型号②波纹管减压阀口径③波纹管减压阀是否带附件以便我们的为您正确选型④波纹管减压阀的使用压力⑤波纹管减压阀的使用介质的温度。
二、若已经由设计单位选定安铁阀门公司的波纹管减压阀型号，请按波纹管减压阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的安铁阀门公司专家为您审核把关。
