| 加工定制：是 | 品牌：AT | 型号：H42X H42W |
| 材质：不锈钢 | 连接形式：法兰 | 种类：底阀 |
| 结构形式：旋启式 | 公称通径：DN32-DN600mm | 适用介质：水 |
| 形态：旋塞式 | 压力环境：常压 | 标准：国标 |
| 流动方向：单向 | 驱动方式：脉冲 | 工作温度：常温 |
| 类型(通道位置)：直动式 | 规格：DN32-DN600 |

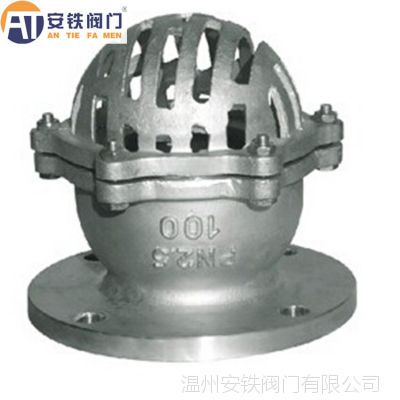

| H42X铸铁底阀,不锈钢底阀详细信息： |
底阀概述:
底阀型号：H42X | 底阀公称通径：50MM-600MM | 底阀使用压力：0.25MPA-2.5MPA |
底阀连接方式：法兰连接 | 底阀形式：自动 | 底阀主要功能：防止介质回流 |
底阀使用介质：水系统 | 底阀材质：铸铁 铸钢 不锈钢 | 底阀标准：机械部标准或定做非标 |
该阀是一种节约能源的阀,一般安装在水泵水下吸管的底端.限制水泵管内液体返回水源,起着只进不出的功能.阀盖上有很多个进水品和加强筋,起到了不易堵塞,主要应用在抽水的管路上.水道和支承的作用.口径有单瓣,双瓣,多瓣型.有法兰连接和螺纹连接.
底阀结构与原理:
本阀由阀估,阀瓣,阀盖,衬套,密封圈等零件组成,详见下图水源的水从阀盖进入阀体.在流体的压力作用下,阀瓣打开水,当示停后出口管内的压力将阀瓣迅速关闭,液体将不会倒回水源,起到了即畅通抽水又节约水能损失的作用
底阀性能规范：
公称压力：PN0.25MPa 公称通径：DN15～DN350 适用介质：水、油、及非腐蚀性介质 适用温度：≤50 o C主要部件材料：灰铸铁、橡胶 执行标准：Q/12 NJ3583-2001 试验标准：GB/T13927-1992
底阀主要外形尺寸：
型号 | 公称通径 | H | D | D1 | D2 | Z-d | 适用介质 | 适用温度 |
H42X | 32 | 105 | 120 | 90 | 70 | 4-φ14 | 水、油、液体 | 不锈钢 |
40 | 110 | 130 | 100 | 80 | 4-φ14 | |||
50 | 125 | 140 | 110 | 90 | 4-φ14 | |||
65 | 150 | 160 | 130 | 110 | 4-φ14 | |||
80 | 175 | 185 | 150 | 128 | 4-φ18 | |||
100 | 190 | 205 | 170 | 148 | 4-φ18 | |||
125 | 240 | 235 | 200 | 178 | 8-φ18 | |||
150 | 280 | 260 | 225 | 202 | 8-φ18 | |||
200 | 360 | 315 | 280 | 258 | 8-φ18 |
安铁阀门公司订货须知：
一、①底阀产品名称与型号②底阀口径③底阀是否带附件以便我们的为您正确选型④底阀的使用压力⑤底阀的使用介质的温度。二、若已经由设计单位选定安铁阀门公司的底阀型号，请按底阀型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的安铁阀门公司专家为您审核把关。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
