品牌：AT	型号：YQ980010-LS20010	连接形式：法兰
驱动方式：水力控制	流动方向：单向	材质：铸铁，碳钢，不锈钢
形态：过滤活塞式	公称通径：DN40-DN300	零部件及配件：配件
外形：大型	标准：国标	压力环境：常压
工作温度：常温	类型(通道位置)：二通式	适用介质：水
规格：DN40-DN300

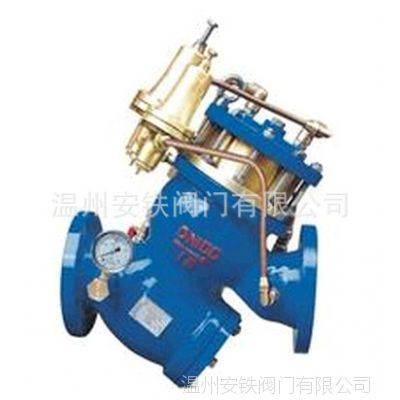

YQ980010-LS20010型过滤活塞式预防水击泄放阀的详细资料：

一、过滤活塞式预防水击泄放阀概述

当管网压力超过安全值时，高压导阀立即开启与大气相通，主阀开时开启泄水降压，当压力恢复到正常状态后，导阀和主阀逐步关闭。
过滤活塞式预防水击泄放阀该多用阀由一个Ｙ型宽阀腔带过滤器的主阀、一个三通式低压导阀各一个三通式高压导阀组成，当意外断电、水泵关机、水泵启动等情况时，产生一个低压波动，这时低压导阀开启与大气相通，活塞上腔压力下降，主阀开启泄水，并在回水高压到来时，保持找开状态，当管网压力增至工况压力时，低压导阀和主阀都缓慢关闭。

过滤活塞式预防水击泄放阀可广泛应用自来水公司泵房入空调、给排水和各类工矿企业的供水管网中，如同其它排放阀一样可安装在靠近水泵的Ｔ型连接管上，事实上在任何压力管网中，引阀能防止超压或水锤对管网的破坏，起到对管网安全的保险作用。

二、过滤活塞式预防水击泄放阀特点

既可在意外断电时保护水泵系统免受水锤冲击，又可***超压时管网安全供水。
操作方便，只要分别对二个导阀上的调节摞栓进行调节，即可实现高、低压的设定。
设定的高、低压力稳定可靠，排放灵敏。
Ｙ型宽体阀腔，流阻小，抗汽蚀性强，无噪音。
由介质自身压力自控，无需外供驱动源。
自带过滤装置及防震压力表，使安装尺寸缩短约４０％，减少占用空间，节省投资成本。
内外表面均喷环保涂层，确保产品的防腐及安全性。

如使用在海水中订货时需注明！

三、过滤活塞式预防水击泄放阀主要技术参数各主要零件材料

１、过滤活塞式预防水击泄放阀主要技术参数表：

公称压力PN (MPa)	1.6	2.5
公称通径DN (mm)	40 50 65 80 100 150 200 250 300
强度试验压力 (MPa)	2.40	3.75
密封试验压力 (MPa)	1.76	2.75
低压导阀设定压力	≥0.1MPa
高压导阀设定压力	≤1.6MPa	≤2.5MPa
适用温度	0～100℃
环境温度	－30～350℃
适用介质	水
